Ultrasonic Composite Machine-Model AH-1600-3200

Produktnamn: Ultrasonisk kompositmaskin
Modell: AH-1600-3200
Strömförsörjning: 220V/380V
Generatorkraft: 800W * (8-20 grupper)
Arbetseffektivitet: 0-20 m/min
Utgångsfrekvens: 20kHz
Rulllängd: 1600-3200mm
Rulldiameter: 130-270mm
Motorkraft: 2,2 kW
Vikt: 1800-2400 kg

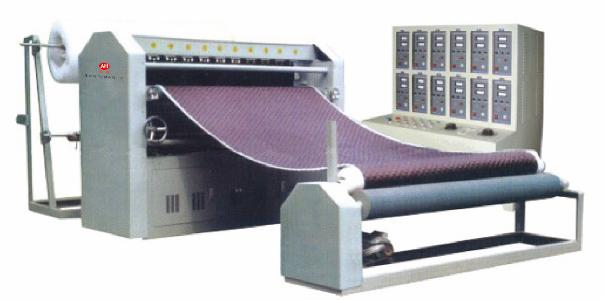

Maskinkonfiguration: Ultraljudskontrollskåp, tygram, präglingsmaskin och spolningssektion

Tekniska parametrar
Ultrasonic Composite Machine används huvudsakligen för ultraljud prägling och bindning, som är kärnkomponenten i sammansatta maskiner.

När kunderna frågar om denna produkt är det viktigt att förstå deras processflöde, tygets tillstånd och dess bredd. Först när vi helt förstår kundens specifika krav kan vi tillhandahålla ett exakt offert.

Faktorer som påverkar produktpriser:
Prissättningen påverkas av flera viktiga faktorer:

Tygbredd (om tygbredden inte varierar signifikant rekommenderas en extra laddning på 5000 RMB per uppsättning ultraljudsutrustning).

Rulldiameter, väggtjocklek och präglingsdjup.

Konfiguration av tygmatningssektionen och omspolningssektionen.

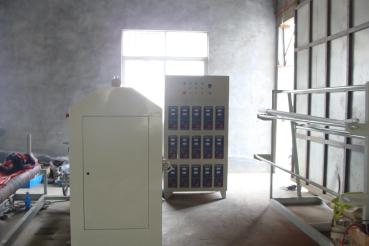

Standardkonfigurationen innehåller en enkel tygram och en grundläggande återbindningsenhet, som visas i diagrammet. Tygramen är nästan fri, med tyget helt enkelt draperat över det triangulära stativet. Manuell hjälp krävs emellertid för kantdragning av tyget. Ultrasonic Bonding -avsnittet använder en kylfläkt för värmeavledning, främst med fokus på bindningssektionens ultraljudskraft, vilket resulterar i ett lägre pris.

Att hantera olika tygtyper och spolningsalternativ:

Spänningsfri tygmatning och kylsystem:
För flerskiktstyger använder maskinen ett automatiskt kantkorrigeringssystem, vilket eliminerar behovet av manuell kantdragning, vilket minskar arbetskraftskostnaderna. Priset för denna installation sträcker sig vanligtvis från ytterligare 8 000 till 10 000 RMB för kantkorrigeringssystemet.

Spänningsstyrning och inflationsaxelinvindning:
Vissa tyger kräver en spänningsstyrd inflationsaxel för utfodring. Detta alternativ resulterar i en annan prispunkt på grund av den tillagda funktionaliteten.

Spola tillbaka teknikalternativ:

Standardinvindning: Denna återbindningsmetod har inte spänningsjustering och förlitar sig på två rullar som roterar i motsatta riktningar för att samla materialet. När rulldiametern ökar ökar också motståndet och tätheten hos materialet, men kanterna får inte lindas korrekt, vilket leder till vissa inkonsekvenser.

Inflationsaxelspänning: Detta system möjliggör oberoende spänningskontroll och kan installeras på alla maskiner som kräver återspolning. Det ger enhetlig spänningskontroll och säkerställer att materialets kanter är snygga och enhetliga. Denna metod är särskilt användbar för efterföljande processer som kräver utfodring av inflationsaxeln. När materialet är lindat kan lufttrycket i inflationsaxeln frisläppas för att enkelt ta bort tyget.

Ultrasonic Composite Machine AH-1600-3200 är en mycket flexibel och effektiv lösning för en rad tygbindning och präglingsapplikationer. Genom att förstå kundens specifika behov, inklusive tygtyp, bredd och den önskade spolningsprocessen, kan vi erbjuda den mest lämpliga konfigurationen för att optimera prestanda och kostnadseffektivitet.
