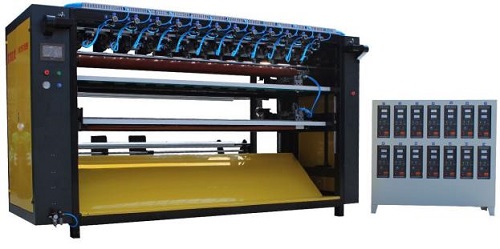

Ultraljudslipningen och tvärskärmsmaskin Erbjuder en integrerad lösning för textilskärning med hög precisil. Denna utrustning är designad med avancerad automatisering och kombinerar ultraljudsteknologi med centraliserad PLC-kontroll, och effektiviserar hela produktionsprocessen från att varna till skärning, tvärskärning och slutlig produktion. Dess effektiva layout och anpassningsbara alternativ gör det lämpligt för olika tygtyper, särskilt de med elasticitet eller känsliga strukturer.
Modell: AH-2200
Strömförsörjning: 380V
Generatorkraft: 800W × flera enheter
Utgångsfrekvens: 20kHz
Arbetshastighet: 1–20 meter/minut
Slittande bredd: justerbar
Maxlindning av diameter: 800mm
Cross Cutting: Single Blade / Multi-Blade (8.5N Stepper Motor)
Motorer:
3,5 kW servomotor × 1
60n stegmotor × 1
2,2 kW transmissionsmotor med inverterare × 1
Drivsystem: Helt automatisk
Maskinvikt: 1800–2500 kg
Bearbetningsflöde: Avlindning → Mekanisk skärning → Korsning → Utgång
Automatiserad drift
Systemet ersätter traditionella nål- och trådmetoder och är helt automatiserat med centraliserad PLC-kontroll. Alla åtgärder genomförs i följd, minskar manuellt arbete och förbättrar effektiviteten.
Spänningskontrollerad avkoppling
Den luftutvecklande axeln är spänningskontrollerad av en dedikerad motor, vilket möjliggör stabil materialfoder.
Automatisk kantkorrigering
Ett autokorrigeringssystem säkerställer en jämn materialinriktning, minskar felhastigheter och förbättrar skärningsprecisionen samtidigt som energieffektiviteten bibehålls.
Justerbar skärmekanism
Maskinen stöder linjär järnvägsstyrd vertikal skärning och stabil höghastighets tvärskärning. De färdiga tygkanterna är rena och fria från fraying, med anpassningsbara breddalternativ.
Anpassningsbara bladalternativ
Baserat på kundbehov kan enstaka tvärskärning konfigureras för att förbättra effektiviteten för produkter i större storlek.
Tvåbladssystem
Tvåbladsinställningen innehåller ett elektriskt skåp, huvudsaklig sling- och tvärskärningsenhet och ett kompakt fotavtryck. Tyget matas upp från toppen och rör sig direkt från övre rullar till de vertikala bladen ovanför tvärsnittet. Denna kortare processväg är idealisk för elastiska material, eftersom den minimerar stretch och snedvridning.
Varje tvärskärningsblad är oberoende monterat, vilket gör det enklare att justera eller ta bort baserat på produktstorlekskraven. Avståndet mellan de övre och nedre bladen kan justeras upp till 800 mm. Omvänd rotationsklämman hjälper material att falla rent utan att fånga på rullar.
Tresbladssystem
Denna version har inte ett externt elektriskt skåp och kräver ett större installationsområde. Tyg matas underifrån och Slitsektionen fungerar som en oberoende enhet. Varje ultraljudsbladuppsättning motsvarar vertikalt, förenklande inriktning och storleksjustering.
Efter att ha slitit överför en rörlig stång signaler för att utlösa tvärskärning. Tvärskärande blad är inriktade på en delad panel, med varje knivs stroke begränsad av design. Medan oanvandda blad kan tas bort förblir driften av basplattan enhetlig. Att använda färre blad kan införa små obalanser, så tvåbladssystem föredras för större produktstorlekar.
Vertikala blad i tre-blad-versionen rekommenderas inte att placeras ovanför tvärbeslutningssektionen. Genom att göra det skulle det öka maskinens höjd avsevärt, vilket påverkar stabilitet, enkel underhåll och logistik - särskilt för installationer på övre våningar eller genom smala åtkomstpunkter.
Minsta tvärsnittsstorlek: 20 × 20 cm
Minsta slitsstorlek: 15 × 15 cm
Fyra-bladversionen följer samma arbetsprincip som tre-bladet, med endast en något ökad total höjd.
Denna ultraljudsslingande och tvärskärmningsmaskin ger exakta resultat, anpassningsbar flexibilitet och stabil prestanda-vilket gör den till en pålitlig lösning för moderna textiltillverkningsmiljöer.
