Vad är en ultraljudssvetsmaskin och hur fungerar den?

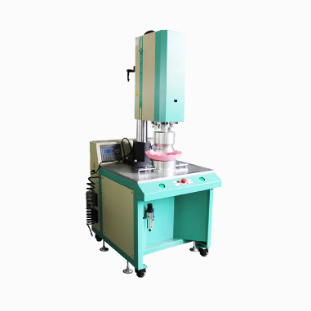

Vad är en ultraljudssvetsmaskin?

An ultraljudssvetsmaskin är en del av industriell utrustning som förenar två material, oftast termoplaster eller metaller, genom att använda högfrekventa vibrationer snarare än värme från en extern källa eller lim. Maskinen omvandlar elektrisk energi till mekanisk vibration, som sedan appliceras på de ytor som ska fogas. Denna vibration genererar lokal friktionsvärme vid gränssnittet mellan de två delarna, vilket mjukar upp eller smälter materialet precis tillräckligt för att bilda en stark, permanent bindning när det svalnar. Eftersom processen inte är beroende av lim, lösningsmedel eller öppen låga, anses den allmänt vara en ren, snabb och repeterbar sammanfogningsmetod som är lämpad för tillverkningsmiljöer med stora volymer.

Till skillnad från traditionella svetstekniker som kräver smältning av en hel komponent, fokuserar ultraljudssvetsning energin exakt på foglinjen. Detta riktade tillvägagångssätt minskar materialspill, förkortar cykeltider och minimerar termisk belastning på omgivande områden, vilket gör det till ett föredraget val för ömtåliga sammansättningar som elektroniska komponenter, medicinsk utrustning och förpackningsfilmer.

Hur fungerar ultraljudssvetsning?

Arbetsprincipen för en ultraljudssvetsmaskin fokuserar på att omvandla elektrisk energi till högfrekventa mekaniska vibrationer, vanligtvis mellan 15 kHz och 70 kHz. Dessa vibrationer överförs genom en serie precisionskomponenter som förstärker och riktar energin till den exakta punkten där bindning måste ske.

Maskinens nyckelkomponenter

Varje ultraljudssvetssystem förlitar sig på en samordnad uppsättning delar som arbetar tillsammans för att producera en konsekvent svets:

Svetsprocessen steg för steg

När maskinen väl är inställd sker den faktiska svetscykeln på några sekunder. Att förstå varje steg hjälper till att förklara varför processen är så effektiv:

• De två delarna som ska sammanfogas är placerade mellan hornet och städet, med en designad kontaktpunkt känd som en energidirektör i plastsvetsapplikationer
• Hornet sjunker och applicerar kontrollerat tryck för att hålla delarna stadigt samman
• Högfrekventa vibrationer aktiveras, vilket skapar friktion vid ledgränssnittet
• Lokaliserad värme byggs snabbt upp, vilket mjukar upp eller smälter materialet endast vid kontaktpunkten
• Vibrationen stannar medan trycket bibehålls, vilket gör att det smälta materialet stelnar och bildar en permanent molekylär bindning
• Hornet dras in och den färdiga, svetsade delen tas bort från fixturen

Hela denna sekvens tar vanligtvis mindre än en sekund för små komponenter och bara några sekunder för större eller mer komplexa sammansättningar, vilket är anledningen till att ultraljudssvetsning är så väl lämpad för automatiserade produktionslinjer.

Viktiga fördelar med ultraljudssvetsning

Tillverkare väljer ultraljudssvetsmaskiner framför alternativa sammanfogningsmetoder av flera praktiska skäl. Processen erbjuder en kombination av hastighet, konsistens och materialkompatibilitet som få andra tekniker kan matcha.

• Extremt korta cykeltider, ofta under en sekund, stödjer högkapacitetstillverkning
• Inga förbrukningsvaror som lim, lösningsmedel eller fyllnadsmaterial krävs
• Minimal värmepåverkad zon minskar risken för skevhet eller skador på närliggande komponenter
• Mycket repeterbara resultat när parametrarna är korrekt inställda, vilket minskar variationen från del till del
• Miljövänlig process utan ångor, avgasning eller farliga biprodukter
• Kompatibel med automation och robotintegration för kontinuerlig produktion

Vanliga tillämpningar över branscher

Eftersom ultraljudssvetsning fungerar med ett brett utbud av termoplaster, fibertyger och vissa metaller, har den hittat en plats i många industrier. Den specifika applikationen bestämmer vanligtvis maskinens uteffekt, horndesign och fixturkonfiguration.

Ultraljudssvetsning kontra andra sammanfogningsmetoder

När man avgör om ultraljudssvetsning är rätt passform, hjälper det att jämföra det med andra vanliga sammanfogningstekniker som limning och värmestiftning.

Den här jämförelsen visar varför ultraljudssvetsning ofta föredras i höghastighetsproduktionsmiljöer där härdningsförseningar eller extra material skulle sakta ner produktionen eller öka kostnaden.

Att välja rätt ultraljudssvetsmaskin

Att välja en lämplig maskin beror på materialtyp, detaljgeometri och nödvändig produktionsvolym. Köpare utvärderar vanligtvis frekvensalternativ, allt från 15 kHz för större, tuffare delar till 40 kHz eller högre för små, ömtåliga komponenter. Effektklassificering, horndesign och tillgängligheten av programmerbara kontroller för amplitud, tryck och svetstid spelar också en viktig roll för att matcha en maskin till en specifik applikation. Tillverkare som producerar olika produktlinjer investerar ofta i maskiner med utbytbara verktyg så att en enda enhet kan hantera flera detaljkonstruktioner utan större omkonfigurering.

Bästa praxis för optimal svetskvalitet

För att uppnå konsekventa, starka svetsar krävs uppmärksamhet på både maskininställning och detaljdesign. Följande metoder hjälper till att minimera defekter och förbättra den totala svetshållfastheten:

• Designa en energidirektör eller skjuvfog som är lämplig för materialet och delens geometri
• Matcha amplitud- och tryckinställningarna till den specifika termoplasten som svetsas
• Se till att delarna är korrekt inriktade och fixerade för att undvika ojämn energiöverföring
• Inspektera och underhåll regelbundet hornytan för att förhindra slitagerelaterade inkonsekvenser
• Kör testsvetsar och övervaka svetshållfasthetsdata innan du förbinder dig till fullständiga produktionskörningar

Genom att kombinera ljudkomponentdesign med korrekt kalibrerad utrustning kan tillverkare lita på ultraljudssvetsmaskiner för att leverera snabba, rena och hållbara fogar inom ett brett utbud av produkter och industrier.
