Vid konverteringsoperationer där rullar av film, folie, papper, fiberduk eller flexibelt förpackningsmaterial måste skäras till smalare bredder, har valet av skärmekanism en direkt och mätbar inverkan på kantkvalitet, produktionshastighet, materialutbyte och utrustningsunderhållskostnad. Den skärmaskin för luftskärare — en konfiguration som använder pneumatiskt aktiverade roterande klippblad för att skära material genom en saxliknande klippning — har blivit en av de mest använda skärningsteknikerna inom förpackning, elektronik, medicinsk och industriell materialkonvertering. Att förstå de specifika fördelarna som den här maskintypen erbjuder jämfört med alternativ med skära, krossade och rakkniv ger en tydlig grund för att fatta välgrundade beslut om kapitalutrustning.
Innan man undersöker fördelarna är en tydlig förståelse av driftsprincipen användbar. I en slitskonfiguration av skjuvtyp är par av cirkulära övre och undre blad placerade längs banans bredd. Det övre bladet överlappar det nedre bladet med en kontrollerad mängd - vanligtvis 0,5 till 2,0 mm — och de två motroterande bladen anbringar en skjuvkraft på banan när den passerar mellan dem, och skär den på samma mekaniska sätt som sax som skär papper. Beteckningen "luftskärare" hänvisar till det pneumatiska aktiveringssystemet: tryckluftscylindrar kopplar in och kopplar ur bladhållarna, positionerar bladen med precision och applicerar konsekvent, kontrollerbar sidokraft för att upprätthålla korrekt blad-till-blad-kontakt under hela skärningen.

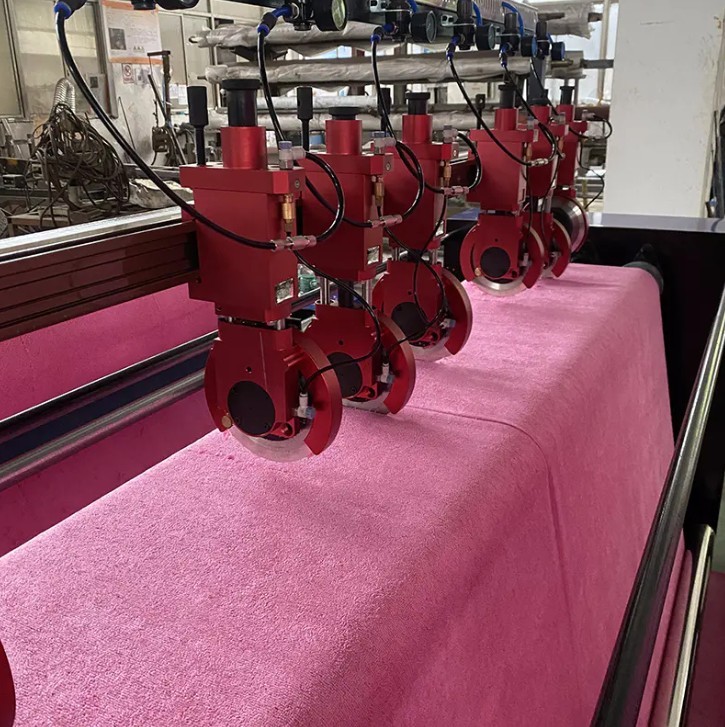

Detta pneumatiska inkopplingssystem är grundläggande för flera av maskinens viktigaste driftsfördelar. Till skillnad från mekaniskt fixerade bladhållare som kräver manuell ompositionering med handverktyg, kan pneumatiskt aktiverade hållare kopplas in och lossas snabbt från en kontrollpanel, och lufttrycket som tillförs varje bladstation styr direkt den laterala kraften - kallad sidokraft eller överlappskraft - som appliceras på bladen. Att justera denna kraft genom att ändra matningstrycket tar några sekunder, utan att stoppa maskinen eller röra knivenheten fysiskt.
Kantkvalitet är den mest följdriktiga utmatningskaraktäristiken för varje skärningsoperation, och skärningsmekanismen ger konsekvent renare kanter än skår- eller krossningsmetoder över det bredaste utbudet av materialtyper. Vid skärning avskiljs materialfibrerna eller molekylkedjorna rent av motstående bladytor som passerar i omedelbar närhet, med minimal tryckkraft applicerad vinkelrätt mot banans yta. Detta ger en slitskant som är rak, slät och fri från den trasiga rivning, dammbildning eller kantböjning som skärning ofta ger i spröda eller skiktade material.
För flerskiktsfilmer som används i flexibla förpackningar - såsom PET/AL/PE eller nylon/PE-laminat - håller skärverkan varje lager i kompression mellan de två bladen samtidigt, vilket förhindrar delaminering mellan skikten vid slitskanten som vanligtvis uppstår när krossningsmetoder tillämpar ojämn tryckbelastning över laminatets tjocklek. Aluminiumfolie, som är särskilt benägen att spricka kanter under skårpåkänning, reagerar särskilt bra på skjuvskärning eftersom skjuvverkan fördelar skärspänningen i sidled snarare än att koncentrera den vid en skårlinje.
Rena slitskanter har kaskadfördelar genom försörjningskedjan för konvertering och slutanvändning. I tryckta förpackningar genererar kantdefekter synliga kvalitetsavslag i detaljhandeln. Vid slitsning av batterielektrodfolie för litiumjonceller är gradfria kanter ett säkerhetskritiskt krav - metalliska grader vid elektrodkanten kan penetrera separatorn och orsaka interna kortslutningar. I medicinska förpackningar är kantintegritet en del av validering av förseglingskvalitet. Luftskärarens konsekventa kanteffekt minskar antalet defekter vid dessa nedströmskontrollpunkter, vilket sänker den totala kvalitetskostnaden över hela produktionskedjan.
I omvandlingsmiljöer med hög blandning där slitsbredden ofta ändras mellan produktionsorder, är tiden som krävs för att flytta om bladenheterna en direkt drivkraft för maskinens stilleståndstid och arbetskostnad. Luftskärmaskinens pneumatiska manöversystem åtgärdar detta direkt. Bladhållare är monterade på en precisionsaxel eller balk och kan skjutas till önskade positioner med bladen i urkopplat läge. När den väl har placerats, trycker man på luftingreppskontrollen för att knivarna kommer i skärkontakt på under en sekund per station, utan manuell åtdragning, fastspänning eller mekanisk justering av individuella bladhållare.
På fullt utrustade maskiner kan sidokraften som appliceras av de pneumatiska cylindrarna ställas in individuellt per bladstation med hjälp av proportionella tryckregulatorer, vilket gör att operatören kan finjustera skärkvaliteten för olika material eller olika positioner över banans bredd – till exempel applicera högre sidokraft vid kanttrimningsstationer och lägre kraft vid inre slitspositioner – utan att byta blad eller hårdvara. Denna nivå av styrning per station är inte tillgänglig på mekaniskt aktiverade slitssystem och är en betydande processflexibilitetsfördel för omvandlare som kör olika materialspecifikationer på samma maskin.
Många konverteringsapplikationer är mycket känsliga för partikelförorening. Elektroniska komponenttejper, optiska filmer, förpackningar för medicintekniska produkter och material som bearbetats i renrum kan inte tolerera skärdamm eller mikroskräp som avsätts på banans yta under skärning. Skåra och krossade metoder tillämpar en tryckkraft som bryter materialet vid skärlinjen och genererar fina partiklar - särskilt från spröda material som PET-film, polypropen och bestruket papper - som förorenar både slitsvalsarna och omvandlingsmiljön.
Skärmekanismen producerar dramatiskt mindre partiklar eftersom materialet skärs av motstående bladytor snarare än att det spricker under kompression. Den rena saxverkan lämnar minimalt med material vid den skurna ytan som bryts bort som skräp. För applikationer som kräver renhetsstandarder motsvarande ISO klass 7 eller bättre skjuvskärning är typiskt den enda mekaniskt genomförbara skärmetoden som kan uppfylla partikelkraven utan att innesluta hela skärningszonen i en filtrerad, trycksatt miljö.
Minskad dammbildning gynnar också bladens och maskinens livslängd. Skärdamm som inte sugs ut effektivt från maskinen samlas på lagerytor, linjära styrningar och bladhållare, vilket påskyndar slitaget och bidrar till positioneringsfel över tid. En skärmaskin som kör rena material producerar mindre intern kontaminering, vilket minskar underhållsfrekvensen och förlänger serviceintervallet mellan precisionskomponentbyten.
Skärmaskiner för luftskärare är designade för kontinuerlig höghastighetsbearbetning av banor. Moderna maskiner i denna kategori arbetar med webbhastigheter från 200 m/min för tyngre laminat upp till 800 m/min eller högre för tunnfilmsapplikationer , beroende på material, slitsbredd och krav på lindningsspänning. Den roterande skärverkan skalar jämnt med ökande banhastighet eftersom skärkraften appliceras kontinuerligt av de motroterande bladen snarare än intermittent som i stansade eller perforerande konfigurationer. Det finns ingen mekanisk kollision som skulle begränsa hastigheten eller kräva dynamisk balansering vid höga hastigheter.
Avgörande är att den pneumatiska sidokraften som upprätthåller bladets kontakt är oberoende av banans hastighet - det är en statisk kraft som appliceras av luftcylindern oavsett hur snabbt banan rör sig genom skärzonen. Detta innebär att kantkvaliteten som produceras vid 100 m/min är väsentligen identisk med kantkvaliteten vid 600 m/min, förutsatt att spänning och spårning kontrolleras korrekt. Skåra och krossade metoder, däremot, visar ofta hastighetsberoende eggkvalitetsförändringar eftersom tryckkrafterna och friktionsdynamiken vid skärpunkten ändras när banans hastighet ökar.
En av de mest kommersiellt betydande fördelarna med luftskärarkonfigurationen av skjuvtyp är dess förmåga att bearbeta ett genuint brett utbud av material på samma maskinplattform genom att justera bladgeometri, sidokraft, överlappning och banspänning. Tabellen nedan sammanfattar vanliga materialkategorier och hur skjuvslitsparametrar är anpassade för var och en.
| Materialtyp | Typisk tjocklek | Nyckelparameterjusteringar | Edge Quality Resultat |
|---|---|---|---|
| PET / BOPP-film | 12–50 µm | Låg sidokraft, minimal överlappning | Ren, dammfri, ingen krullning |
| Aluminiumfolie | 6–100 µm | Skarp bladvinkel, kontrollerad överlappning | Gradfri, inga sprickor |
| Flexibelt laminat (förpackning) | 60–250 µm | Medium sidokraft, matchat bladspel | Ingen delaminering i kanten |
| Nonwoven tyg | 30–300 gsm | Högre sidokraft, frekvent skärpning av knivarna | Ren fiberskuren, minimal fransning |
| Bestruket papper / Release Liner | 60–200 gsm | Måttlig överlappning, antistatiska åtgärder | Slät kant, ingen beläggningsbrott |
Denna anpassningsförmåga är en viktig ekonomisk fördel för omvandlare som bearbetar flera produktlinjer på delad utrustning. En skärmaskin av luftskärningstyp kan omkonfigureras mellan folie, film, laminat och fiberduk inom ett enda skift genom att ändra bladgeometrin och justera pneumatiska tryckinställningar – vilket eliminerar behovet av dedikerade maskiner per materialfamilj som annars skulle behövas med mindre justerbara skärtekniker.
Bladets livslängd är en betydande driftskostnadsvariabel vid skärning med stora volymer. Saxblad - vanligtvis tillverkade av höghastighetsstål (HSS), volframkarbid eller keramiskt belagt verktygsstål — slits mer gradvis än skårade eller krossade verktyg eftersom klippningen fördelar skärspänningen längs hela bladets eggomkrets snarare än att koncentrera den till en enda skåra. När bladet roterar under banans rörelse, kommer olika delar av eggen i ingrepp med materialet sekventiellt, vilket sprider slitage jämnt runt bladets omkrets snarare än att skapa en lokal förslitning, som sker med stationära skårknivar.
Det pneumatiska sidokraftssystemet bidrar till bladets livslängd på ett subtilt men viktigt sätt: genom att tillåta föraren att ställa in den minsta sidokraft som krävs för att uppnå den önskade skärkvaliteten, förhindrar det överkraften som snabbt mattar bladen när förare manuellt drar åt bladhållarna utöver den optimala inställningen för att kompensera för upplevda eggkvalitetsproblem. Kontrollerad, repeterbar pneumatisk kraft innebär att bladen konsekvent arbetar på rätt ingreppsnivå, vilket maximerar intervallet mellan omslipnings- eller utbytescykler.
Operatörssäkerhet vid skärningsoperationer är ett ihållande problem med tanke på de vassa roterande bladen som är involverade. Luftskärmaskinens pneumatiska ingreppssystem ger en meningsfull säkerhetsförbättring jämfört med mekaniskt manövrerade bladhållare som kräver att operatörer sträcker sig in i bladzonen med handverktyg under installation eller justering. Med pneumatisk aktivering kan bladen kopplas ur helt från skärläget med hjälp av en panelkontroll innan någon operatörskontakt med bladenheten krävs. Många maskinkonstruktioner har dessutom säkerhetsspärrar som automatiskt kopplar ur alla bladstationer när skydden öppnas eller när nödstoppskretsen aktiveras.
Möjligheten att koppla ur bladen omedelbart utan att stoppa bandrivningen är också operativt värdefull. Om en banskarv, defekt lapp eller främmande föremål närmar sig skärningsstationen, kan operatören tillfälligt koppla ur knivarna för att tillåta anomalien att passera igenom utan att komma i kontakt med skäreggarna – vilket förhindrar bladskador och undviker banbrott som skulle kräva ett helt maskinstopp och omgängningscykel. Denna förmåga är särskilt uppskattad i höghastighetsoperationer där att stoppa och starta om maskinen representerar en betydande produktivitetskostnad.
Skärmaskinen med luftskärare ger sin mest övertygande kombination av fördelar i följande driftsscenarier:
I alla dessa scenarier positionerar skärmaskinens kombination av pneumatisk precisionsstyrning, ren skärverkan, snabb installation och bred materialkompatibilitet den som den mest tekniskt väl avrundade skärplattformen som finns tillgänglig för krävande konverteringstillämpningar.
