Hur smälter en ultraljudssvetsmaskin ihop plast och tyg utan lim eller skruvar?

Vad en ultraljudssvetsmaskin faktiskt gör

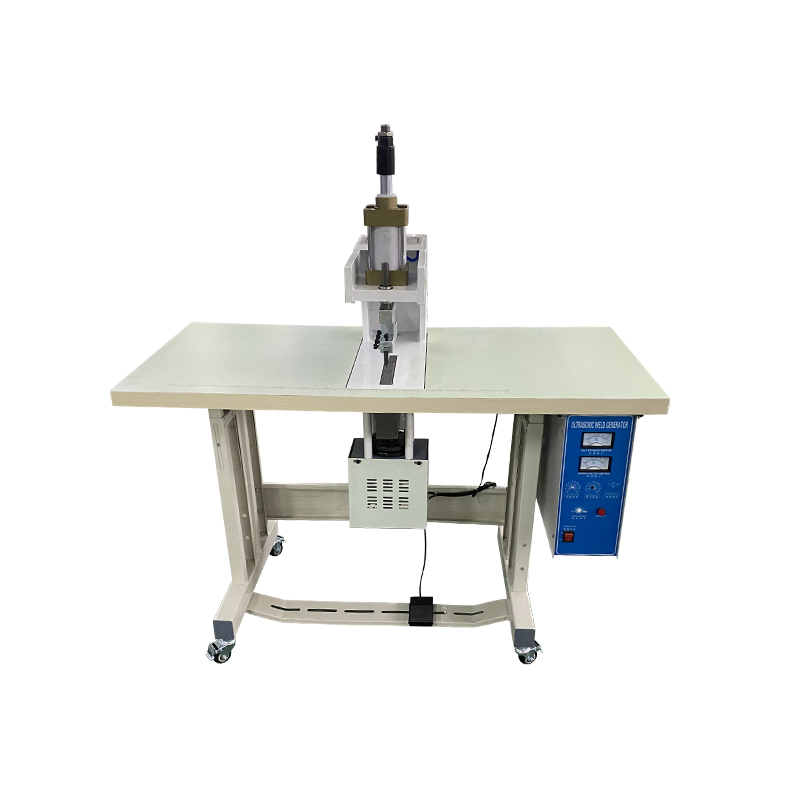

An ultraljudssvetsmaskin sammanfogar plastkomponenter eller lager av mikrofibertyg utan lim, lösningsmedel eller mekaniska fästelement. Det fungerar genom att generera en högfrekvent signal, vanligtvis vid 20KHz eller 15KHz, genom en generatorenhet, och sedan omvandla den signalen till mekanisk vibration genom ett givaresystem. När denna vibration appliceras på ett arbetsstycke under kontrollerat tryck, producerar friktionen som genereras mellan plastmolekyler eller tygmikrofibrer vid foggränsytan tillräckligt med värme för att smälta materialet lokalt. När vibrationerna upphör och trycket upprätthålls, kyls och stelnar det smälta gränssnittet och bildar en bindning som ofta är lika stark som det omgivande basmaterialet.

Denna process skiljer sig fundamentalt från traditionella sammanfogningsmetoder som skruvning, limning eller lösningsmedelsbindning, eftersom den helt och hållet förlitar sig på smältning på molekylnivå snarare än ett tillsatt anslutningsmaterial. För tillverkare som tillverkar plastkomponenter eller syntetiska tygprodukter i stor skala har denna distinktion verkliga konsekvenser för produktionshastighet, materialkostnad och slutproduktens hållbarhet.

Arbetsprincipen förklaras steg för steg

Att förstå den mekaniska sekvensen bakom ultraljudssvetsning hjälper operatörer att felsöka svetskvalitetsproblem och hjälper köpare att utvärdera om en given maskinspecifikation passar deras produktionsbehov. Processen utspelar sig över tre distinkta steg, var och en beroende på exakt timing och tryckkontroll.

Steg ett: Generering av högfrekventa vibrationer

Generatorn producerar en högfrekvent elektrisk signal, oftast vid 20KHz, även om 15KHz-system används för applikationer som kräver högre amplitud på större eller tjockare delar. Denna elektriska signal passerar till givaren, som omvandlar den till mekanisk vibration vid samma frekvens med hjälp av piezoelektriska element.

Steg två: Friktionsvärmegenerering

Den mekaniska vibrationen går genom en booster- och hornenhet, som förstärker och riktar vibrationen in i arbetsstycket. Vid foggränssnittet orsakar denna snabba oscillation friktion på molekylär nivå mellan plastytorna eller mellan tygmikrofibrer, vilket genererar lokaliserad värme koncentrerad exakt vid den avsedda svetspunkten snarare än över hela delen.

Steg tre: Smältning och kylning under tryck

När gränssnittstemperaturen når materialets smältpunkt flyter den mjukgjorda plasten för att fylla mikroskopiska luckor mellan de två ytorna. Vibrationen upphör sedan medan trycket hålls på plats, vilket låter det smälta gränssnittet svalna och stelna igen, vilket bildar en kontinuerlig molekylkedja över vad som tidigare var två separata ytor.

Prestandafördelar jämfört med traditionella sammanfogningsmetoder

Ultraljudssvetsning erbjuder flera mätbara fördelar som förklarar dess utbredda användning inom plast- och textiltillverkning. Svetscykeltiderna är vanligtvis extremt korta, vanligtvis mellan 0,01 och 9,99 sekunder per svets, vilket gör att tillverkare kan integrera processen i höghastighetsproduktionslinjer utan att skapa en flaskhals. Eftersom den resulterande bindningen bildas från själva basmaterialet snarare än ett tillsatt limskikt, kan den färdiga svetshållfastheten närma sig eller matcha draghållfastheten hos det ursprungliga materialet, vilket ger det förmågan att motstå betydande spänningar och tryck under slutanvändningsförhållanden.

Frånvaron av sekundära material som skruvar, nitar eller lim har också fördelar nedströms. Produktionskostnaderna sjunker eftersom det inte finns något behov av att köpa, lagra eller applicera dessa hjälpkomponenter, och den färdiga produkten undviker potentiella hälso- eller miljöproblem kopplade till lösningsmedelsbaserade lim. Detta gör ultraljudssvetsning särskilt attraktiv för produktkategorier där materialrenhet eller mänsklig kontaktsäkerhet är en prioritet, såsom medicintekniska produkter eller förpackningar i anslutning till livsmedel.

Nyckelprestandafördelar

• Svetscykler slutfördes på under tio sekunder, vilket stöder linjer med hög genomströmning
• Bindstyrka som kan närma sig basmaterialets ursprungliga draghållfasthet
• Inga skruvar, nitar eller lim krävs, vilket minskar material- och arbetskostnaderna
• Kompatibel med ett brett utbud av termoplast- och mikrofibertyger
• Stöder automatiserad, repeterbar produktion med minimal operatörsvariation

Materialkompatibilitet över plast och tyger

Ultraljudssvetsning fungerar tillförlitligt över en rad vanliga termoplastiska material, inklusive polyeten, polypropen och polykarbonat, som var och en smälter och åter stelnar förutsägbart under kontrollerade vibrationer och tryck. Materialvalet har stor betydelse för svetskvaliteten, eftersom olika plaster har olika smältpunkter, molekylära strukturer och vibrationsdämpande egenskaper som påverkar hur effektivt värmen byggs upp vid foggränssnittet. Amorfa plaster som polykarbonat svetsar vanligtvis mer förutsägbart än halvkristallina plaster som polypropen, som kräver mer exakt processinställning för att uppnå konsekventa resultat.

Utöver styv plast sträcker sig ultraljudssvetsning effektivt till mikrofibertyger och syntetiska textilier, där samma friktionsuppvärmningsprincip binder ihop fiberskikt utan att sy. Denna förmåga har gjort ultraljudssvetsning till ett praktiskt alternativ till sömnad i vissa textila applikationer, särskilt där en sömlös, vattenbeständig eller lätt fog föredras framför en hopsydd söm.

Industriapplikationer där ultraljudssvetsning levererar värde

Mångsidigheten hos ultraljudssvetsning har lett till att den har anammats inom en bred uppsättning tillverkningssektorer, som var och en bygger på olika aspekter av teknikens hastighet, styrka och materialkompatibilitet.

Montering av fordonskomponenter

Biltillverkare förlitar sig på ultraljudssvetsning för att sammanfoga plastdelar som strålkastarhus, vattentankkomponenter och stötfångare, där konsekvent styrka och läckagesäkra tätningar är avgörande för fordonsprestanda på lång sikt.

Elektroniktillverkning

I elektronikproduktion svetsar processen mobiltelefonfodral, batterihus och laddare, där precision och hastighet båda spelar roll med tanke på de höga produktionsvolymer som är typiska för hemelektronik.

Produktion av medicinsk utrustning

Tillverkare av medicintekniska produkter använder ultraljudssvetsning för att montera plastkomponenter och läkemedelsförpackningar, och värdesätter processen för dess förmåga att skapa säkra tätningar utan att införa vidhäftande kemikalier som kan äventyra sterilitet eller patientsäkerhet.

Tillverkning av hushållsmaskiner och leksaker

Tillverkare av hushållsapparater tillämpar tekniken på plasthöljen för dammsugare, elektriska fläktar och riskokare, medan tillverkare av leksaker och pappersvaror använder den för att sammanfoga plastkomponenter i produkter som kräver både hållbarhet och säkerhet för slutanvändare, inklusive barn.

Mikrofibertyg och textilapplikationer

Inom textilier används ultraljudssvetsning för nylonhjälmsremmar, hjälmstoppning, moppdukar, non-woven-tyger och olika kemiska fibertyger, vilket erbjuder en stygnfri sammanfogningsmetod som är lämplig för produkter där sömbulk eller nålperforeringar är oönskade.

Att välja rätt maskin för produktionsbehov

Att välja en ultraljudssvetsmaskin kräver matchning av frekvens, uteffekt och automationsnivå till det specifika materialet och delens geometri som är inblandade. Högre frekvenser som 20KHz passar i allmänhet mindre, mer känsliga delar som kräver exakt energikontroll, medan lägre frekvenser som 15KHz levererar högre amplitud anpassad till större eller tjockare komponenter som behöver mer energi för att nå smälttemperatur. Automatiserade system med programmerbara svetstider, tryck och amplitudinställningar hjälper tillverkare att upprätthålla konsekvent svetskvalitet över långa produktionsserier, vilket minskar variationen som kan uppstå med manuellt manövrerad utrustning.

Köpare bör också överväga horn- och fixturdesignkompatibilitet med deras specifika delgeometri, eftersom hornet måste vara specialformat för att matcha svetsfogens kontaktyta för konsekvent energiöverföring. Att arbeta med en leverantör som kan tillhandahålla provsvetsförsök på köparens faktiska material innan köp hjälper till att bekräfta att en
